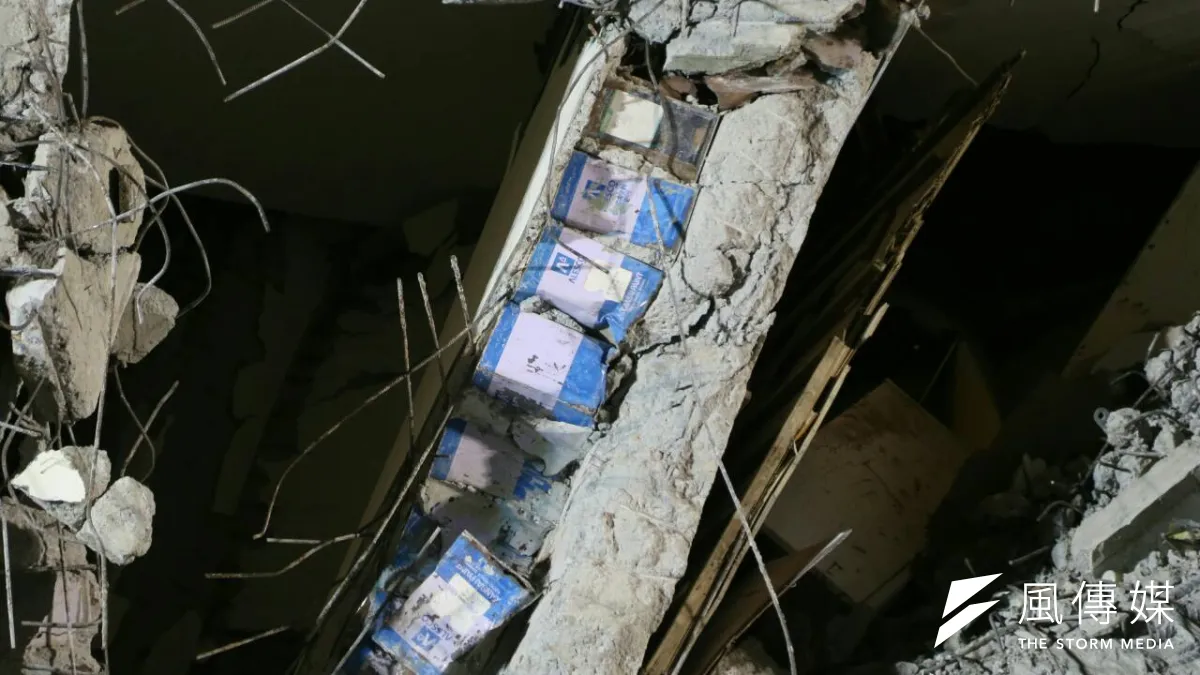

台南維冠金龍大樓倒塌,造成數百人無家可歸,在倒塌的現場有人發現梁柱中出現沙拉油桶、保麗龍,被懷疑是「偷工減料」,還有勘災人員認為是「箍筋角度不足」,對此有專業建築師提出4點說明。
建築師曹登貴在臉書發文「關於保麗龍塊、沙拉油桶、135度箍筋與錯層搭接」,列出4點「釐清幾個工程上經常被誤解的事情」,表示希望可以藉此減少非建築工程專業的朋友過度緊張恐慌,有較正確的工程常識。
曹登貴指出,裝飾性圓柱中放置沙拉油桶可以減少拆模成本、減少混凝土柱的自重,是合理的工法。對於混凝土構造中,裝飾柱或裝飾性造型的部分,用沙拉油桶或保麗龍也是合理的工法,是不是偷工減料、算不算豆腐渣工程要先核對結構圖說,不宜未審先判。
曹登貴畢業於成功大學都市計劃學系碩士班,目前是曹登貴建築師事務所主持建築師、國立聯合大學建築系兼任講師。
以下為曹建築師的4點說明:
一、裝飾性圓柱中的沙拉油桶?
形抗結構是一種節省材料也對結構強度沒有負面影響的構造設計作法,學理是透過結構體的形狀增加斷面模數。例如,小時候把紙反覆折成折板,柔軟的紙張上面竟然可以放置小文具,這就是一個簡單的例證,另一個就是將紙張折成圓筒,紙圓筒也會產生強度,紙圓筒中心完全中空,但紙管上面可以放置物品,圓柱中間放置沙拉油桶可以將圓管空間塑形出來,同時減少拆模成本也減少混凝土柱的自重。這處理直徑較大的裝飾性圓柱中也不算少見的合理作法。
二、有關混凝土構造中的沙拉油桶以及保麗龍塊?
基本上,位於主要結構處的主筋配置的密度相對較高,通常不太容易也不太可能出現保麗龍或沙拉油桶。但是裝飾柱或裝飾性造型的部分,這些與主要結構行為無關的部分,用沙拉油桶或保麗龍,可以讓裝飾造型能塑造形體,但較少重量不會因此造成結構過多負荷,是一種減少自重的設計手法。灌漿後無須拆模也節省預算,邏輯上就是為了把混凝土體積排除。這是一種合理的工法,因此是不是偷工減料、算不算豆腐渣工程要先核對結構圖說,不該未審先判。
三、關於端部135度箍筋與端部90度箍筋?
135°箍筋彎鈎的做法規定,主要是為了地震發生時,箍筋可以聯繫住兩端的主筋。減少地震反覆拉扯鬆脫的風險。但是,921地震之前,建築法規對於箍筋的間距、端部角度還沒有明確具體的規定。因此就當時的時代背景,箍筋兩端以90度做彎鉤來鉤繫兩端主筋是常見普遍的做法,並未違法。當然今時今日,我們已經有135度彎鉤箍筋這樣的概念與規定,現今結構圖上的基本規定與工地的作法均多已是135度箍筋的作法。
四、混凝土柱的鋼筋接續作法,關於齊頭式搭接與錯層搭接?
混凝土柱中的鋼筋主筋搭接方式應以錯層搭接的方式而不該用齊頭搭接,無論是否有使用鋼筋續接器。原因是只要不是一體成形的鋼筋,續接處或搭接處的抗拉強度就不是整體一致,無論抗拉性能更強或更弱,齊頭式的接續都會使應力集中中同一個斷面,錯層搭接才能使柱的強度較均勻。這也是目前工地的標準動作。
